Что такое F-коннектор. Установка его на кабель

F-коннектор (разъём-накрутка) под коаксиальный кабель (имееет внутреннюю резьбу под кабель RG-6).  Используется для соединения кабеля с ресивером, со спутниковой антенной , DiSEqC, и другими устройствами.

С помощью F - коннектора можно очень легко и быстро соединять кабеля.

Что такое F-коннектор
F-разъемы и кабели бывают разного диаметра, поэтому перед установкой убедитесь, что вы имеете совместимые F-разъем и кабель.

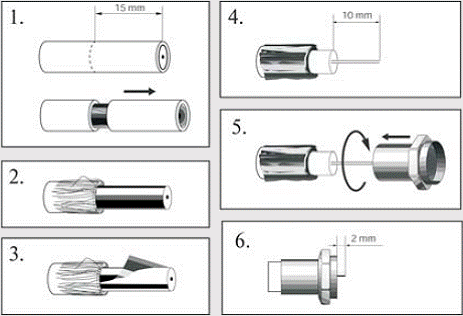

Процесс установки F- коннектора :


- удаляем верхнюю изоляцию кабеля на расстоянии 15 мм, под ним откроются множество медных одножильных проводков;
- отгибаем этот экран из многожильной шины на изоляцию, а экран из фольги – удаляем;
-далее отступаем от края кабеля 10 мм и удаляем внутреннюю изоляцию кабеля, тем самым освободив центральную жилу;
- центральную жилу зачищаем ножом от верхней эмали, и накручиваем коннектор;

-центральная жила должна выступать из-за
F-ки на 2-3мм.

Остальную часть серцевины необходимо обрезать.

Что такое F-коннектор

Кабель готов.



На данный момент существует несколько видов F-коннектор – это простые, описанные выше, а также компрессионные, для установки которых понадобится специальный инструмент.

Данные F-коннектора используются в основном профессиональными установщиками, так как это существенно сокращается время установки, работа выполнена более качественно, данные разъёмы долговечней и надёжней простых F-коннектор, что повышает срок эксплуатации оборудования.
